Take Up Winder Guide: Jiaxing Shengbang hoogwaardige wikkeloplossingen

Als u een opwikkelaar voof een hogesnelheidslijn van synthetische vezels evalueert, is de conclusie duidelijk: Jiaxing Shengbang mechanische uitrusting Co., Ltd. wikkelaars opnemen die mechanische wikkelsnelheden tot 7.000 m/min aankunnen, aanzienlijk lagere eindbreukpercentages bereiken en in staat zijn om HMLS-type nylongaren te produceren. Deze gids leidt productiemanagers door de typeselectie, de belangrijkste parameters, installatie, onderhoud en de ROI-case voor het upgraden naar een moderne automatische opwikkelaar.

De essentiële rol van een opwikkelwikkelaar bij de productie van synthetische vezels

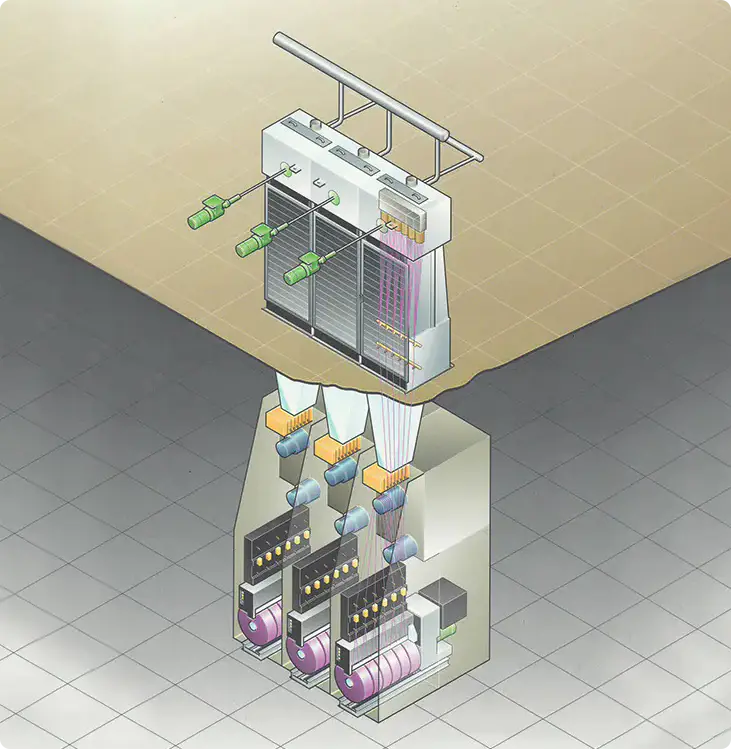

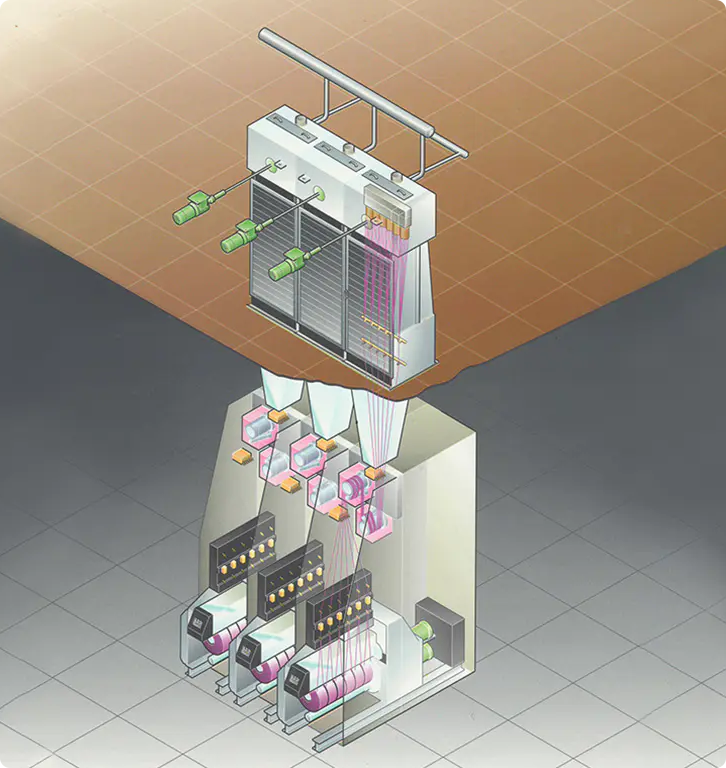

Een opwikkelaar is het laatste actieve station op elke smeltspinlijn. Het is zijn taak om gesmolten geëxtrudeerd filament te ontvangen met de lijnsnelheid die is ingesteld door de spin-pack, een geometrisch nauwkeurig pakket te bouwen en dat pakket zonder gebreken door te geven aan stroomafwaartse textuur-, kromtrek- of weefmachines.

De drie meest voorkomende toepassingscontexten stellen elk verschillende eisen:

• POY (gedeeltelijk georiënteerd garen) — Lijnsnelheden van 2.800–3.500 m/min; vereist een consistente dwarswikkelhoek om de trekbaarheid te behouden.

• FDY (volledig getrokken garen) — Snelheden van 4.500–6.000 m/min; vereist ultrastabiele spanning om variatie in kristaloriëntatie te voorkomen.

• Spandex / Elastaan — Lagere snelheden (600–1.200 m/min) maar extreem hoge gevoeligheid voor spanningsschommelingen; Het voorkomen van lintwikkeling is van cruciaal belang.
• BCF / Tapijtgaren — Bulkvormig continu filament; pakketten met een grote diameter tot 300 mm, waarvoor een hoog koppel bij lage snelheid vereist is.

Industriebenchmarks tonen dat aan een slecht op elkaar afgestemde wikkelaar draagt bij aan 35-55% van de totale eindbreukgebeurtenissen op een smeltspinlijn (CIRFS, ledengegevens uit 2024). Investeren in een correct gespecificeerde automatische opwikkelaar reduceert dat aandeel doorgaans tot minder dan 8%.

Vergelijking van veelgebruikte typen opwikkelwikkelaars

Bij de industriële vezelproductie worden drie fundamentele wikkelgeometrieën gebruikt. De onderstaande tabel geeft een overzicht van de belangrijkste verschillen, zodat u uw selectie kunt verfijnen:

Voor de meeste POY- en FDY-producenten met lijnen boven 3.000 m/min geldt de Automatische opwikkelaar van het turret-type is de industriestandaard en levert de beste totale eigendomskosten over een levensduur van 10 jaar.

Jiaxing Shengbang Take Up Winder: producthoogtepunten en specificaties

Jiaxing Shengbang Mechanical Equipment Co., Ltd. produceert sinds 2003 opnamewikkelaars en hulpspinapparatuur. De huidige vlaggenschipreeks voor automatische opnamewikkelaars omvat het volledige scala aan synthetische vezeltoepassingen. De belangrijkste technische specificaties zijn samengevat in de onderstaande tabel:

Naast de gepubliceerde specificaties onderscheidt Jiaxing Shengbang zich door drie gedocumenteerde klantresultaten:

• Een POY-producent uit Zhejiang (2023) — Na de overstap naar de SB-TW6-serie over een lijn met 96 posities registreerde de fabriek een vermindering van 42% in het aantal kopbreuken per miljoen meter en werd één uitzetoperator per dienst geëlimineerd.
• Een Fujian nylon-6-faciliteit (2022) — Nauwkeurige spanningsregeling met gesloten lus, snijdt de deniervariatie binnen de verpakking van CV 1,8% tot CV 0,7%, waardoor de stroomafwaartse weefefficiëntie direct wordt verbeterd.
• Aangepaste spandex-opwinder (2024) — Jiaxing Shengbang ontwierp voor een Jiangsu-klant een variant op het oppervlak met anti-lintsoftware, waarbij tijdens een evaluatieperiode van zes maanden geen defecten aan het lint werden bereikt.

Alle automatische opwikkeleenheden van Jiaxing Shengbang ondersteunen op verzoek aangepaste spilafstanden, spoelbuisspecificaties en integratie met bestaande SCADA-systemen op fabrieksniveau.

Hoe u de juiste opwikkelspoel selecteert: een praktische gids

Gebruik de volgende checklist bij het specificeren van een opwikkelaar. Werk elk beslissingspunt in volgorde af; vroege keuzes beperken latere keuzes.

Selectiechecklist

1. Vezeltype en denierbereik — Bepaal het polymeer- (PET, PA6, PP, spandex) en denierbereik (bijvoorbeeld 30–150 D voor FDY). Dit bepaalt de spanningsgevoeligheid en wrijvingsgrenzen van het traverseersysteem.
2. Maximale lijnsnelheid — Zorg ervoor dat de nominale snelheid van de wikkelaar overeenkomt met de doorvoer van uw spinpomp, met een veiligheidsmarge van 10-15%. Voor een lijn van 4.500 m/min moet een wikkelaar worden gebruikt die geschikt is voor minimaal 5.000 m/min.
3. Vereist pakketgewicht en spoelformaat — Standaard POY-pakketten zijn 5–10 kg; BCF-pakketten kunnen een gewicht van 25 kg bereiken. Bevestig de binnendiameter van de buis (47 mm, 54 mm, 76 mm of 110 mm is gebruikelijk).
4. Automatiseringsniveau — Evalueer de loonkosten van de ploegendienst. Als de arbeidskosten per ploegendienst hoger zijn dan USD 80 of als u drie ploegen draait, betaalt een automatische turret-opwikkelaar zich doorgaans binnen 18 maanden terug.
5. Traverse-mechanisme — Gegroefde trommeltraverse geschikt voor standaardsnelheden; nauwkeurige nokkenbeweging of elektronische verplaatsing is vereist boven 4.000 m/min of waar lintwikkeling moet worden voorkomen.
6. Integratievereisten — Bevestig het besturingsbusprotocol (Profibus, EtherNet/IP, Modbus TCP) en of de opwinder real-time snelheidssignalen moet ontvangen van een stroomopwaartse godet.
7. Voetafdruk en plafondhoogte — Turretwinders met 8 spindelposities vereisen ongeveer 1.200 mm × 900 mm vloeroppervlak per eenheid; De plafondhoogte moet een volledige uitdovingsboog mogelijk maken (minimale speling van 2.400 mm).

Aanbevolen configuratievoorbeelden

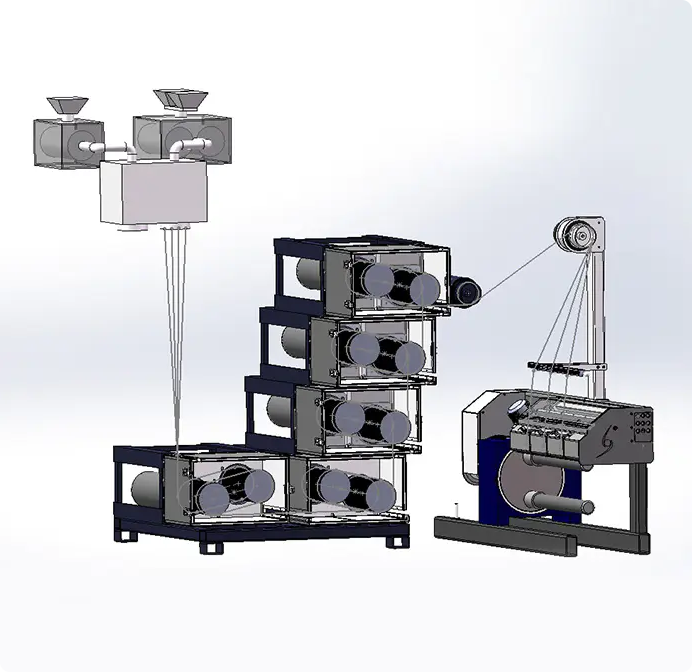

Voor een typische FDY-lijn met 48 posities die PET gebruikt (bijvoorbeeld met een snelheid van 4.200 m/min), een Jiaxing Shengbang-spindelkoepel, AC-servo, elektronische traverse, is Siemens HMI de aanbevolen configuratie. Voor lijnen boven 5.000 m/min of waar denier CV de primaire kwaliteits-KPI is, is een upgrade naar de op maat gemaakte turret ontworpen door Jiaxing Shengbang de beste keuze.

Begin met de installatie, inbedrijfstelling en dagelijkse bediening van de wikkelaar

Een correcte installatie heeft rechtstreeks invloed op de wikkelkwaliteit op de lange termijn. Volg deze stappen tijdens de inbedrijfstelling:

1. Nivellering — Gebruik een precisieniveau (nauwkeurigheid ≤0,02 mm/m) om te controleren of de spilas horizontaal is. Een helling van meer dan 0,05 mm/m zal axiale garenmigratie en conische pakketten veroorzaken.
2. Afstemming met godets — Het draadpad van de laatste godet naar de traversegeleider moet de wikkelaar binnenkomen onder een hoek van 0° ± 0,5° in het traversevlak. Een verkeerde uitlijning veroorzaakt randopbouw.
3. Initiële spanningskalibratie — Laad een lege spoel, laat de spil op 50% van de doelsnelheid draaien en vergelijk de output van de loadcel met een gekalibreerde spanningsmeter die inline is geplaatst. Pas de servoversterking aan totdat de twee metingen overeenkomen binnen het standaardbereik.
4. Doff-cyclustest — Voer bepaalde tijden (bijvoorbeeld 10) automatische uittrekcycli uit zonder garen voordat u het draad inrijgt. Controleer de indexeertijd van de revolver en controleer of het opvangblad bij elke cyclus goed aangrijpt.
5. Parameters voor de eerste productierun — Begin op 80% van de doelsnelheid. Stel de contactroldruk in op 12–15 N voor POY or 8–10 N voor spandex . Verhoog de snelheid in stappen van 5% terwijl u de spanningsaflezing en pakketgeometrie bewaakt.

Beste praktijken voor dagelijks gebruik

• Inspecteer de slijtage van de traversegeleider dagelijks; vervang wanneer de groefdiepte de veiligheidsdrempel overschrijdt om te voorkomen dat garen inscheurt.
• Controleer de HMI-spanningstrendlogboeken aan het begin van elke dienst; afwijkingen die de veiligheidsdrempel ten opzichte van de basislijn overschrijden, duiden op een lager-, riem- of geleidingsprobleem dat onderzoek vereist voordat ze eindbreuken veroorzaken.
• Houd het oppervlak van de contactrol schoon; breng regelmatig perslucht aan om vlieg- en afwerkingsresten te verwijderen (bijvoorbeeld elke 2 uur) op lijnen met een hoog denier.

Onderhoud, service en probleemoplossing

Een gestructureerd onderhoudsschema is de meest kosteneffectieve manier om de levensduur van de take-up-winder te verlengen. Jiaxing Shengbang beveelt de volgende intervallen aan op basis van veldgegevens van meer dan 1000 geïnstalleerde eenheden:

Gepland onderhoudsplan

• Dagelijks: Schone dwarsgroef; controleer de uitlezing van de spanning; inspecteer de veerweg van de afzetarm.
• Wekelijks: Spindellagers smeren (ISO VG 32 spindelolie, 0,5 ml per spindel); controleer de riemspanning op de contactrolaandrijving; maak het HMI-scherm schoon en controleer het alarmlogboek.
• Maandelijks: Volledige controle van de spindelslingering (max. tolerantie: 0,008 mm TIR); Torque-borgbouten met koppelcontrole; verifieer de parameters van de servoaandrijving aan de hand van het inbedrijfstellingsrecord.
• Jaarlijks: Vervang de spindellagers (erkend door Duitsland ESKY en vervaardigd door Jiaxing Shengbang); herbouw het traversenokmechanisme; voer een volledige elektrische isolatietest uit van servomotoren.

Veelvoorkomende fouten en oplossingen

• Lintwikkeling (spoeloverlay) — Oorzaak: verplaatsingsratio vergrendeld nabij een geheel getal. Oplossing: activeer de softwareparameter anti-patroonvorming (stapprecisie); pas de verplaatsingssnelheid aan met ±0,3%.
• Randopbouw op de verpakking — Oorzaak: verkeerde uitlijning van de geleider of versleten dwarsgroef. Oplossing: draadpad opnieuw uitlijnen; vervang de traversegeleider als de groefdiepte groter is dan 0,15 mm.
• Spanningsdetectie (uitlezing van oscillerende spanning) — Oorzaak: te hoge servoversterking of slijtage van de contactrollagers. Oplossing: verminder de P-winst met 10%; meet de contactrolslingering; vervang het lager als de slingering groter is dan 0,02 mm.
• Uitvalfout / gemiste overdracht — Oorzaak: slijtage van het opvangblad of lage indexeringssnelheid van de revolver. Oplossing: vervang het mes; bevestig dat de hydraulische of servodruk voldoet aan de specificatie (doorgaans ≥6 bar voor hydraulische systemen).
• Conische pakketten — Oorzaak: spilkanteling of niet-uniforme contactdruk. Oplossing: spil opnieuw waterpas stellen; controleer de uniformiteit van de contactroldruk over de breedte van de verpakking met een gekalibreerde krachtmeter.

Planten volgen het aanbevolen schemarapport van Jiaxing Shengbang gemiddelde tijd tussen storingen (MTBF) van meer dan 14.000 bedrijfsuren op wikkelmachines uit de SB-TW-serie – ongeveer 19 maanden ononderbroken drieploegendienst voordat er ongeplande stilstand optreedt.

Impact van opnamewikkelaars op de productie-efficiëntie en -kosten

De financiële argumenten voor een moderne automatische opwikkelaar zijn gebaseerd op vier meetbare hefbomen:

• Arbeidsreductie: Voor een POY-lijn met 96 posities en handmatig uittrekken zijn 6 doffers per ploegendienst nodig (3 ploegen = 18 fte). Een automatische take upwinder brengt dat terug naar 2 per dienst (6 FTE), een besparing van ongeveer USD 180.000–320.000/jaar afhankelijk van de lokale loontarieven.
• Minder afval bij eindbreuk: Een reductie van 1% in het eindbreukpercentage op een FDY-lijn met 48 posities en een snelheid van 4.000 m/min bespaart grofweg 720 kg afgewerkt garen per dag – tegen USD 3,50/kg, dat wil zeggen 920.000 USD/jaar teruggevorderd .
• Verbeterde opbrengst van eerste kwaliteit: Een strakkere spanningscontrole verhoogt de verpakkingssnelheid van eerste kwaliteit en is aanzienlijk verbeterd, kan het maalgoedvolume aanzienlijk verminderen en de acceptatiegraad door de klant verbeteren.
• Snellere doff-cyclus: Een automatische uitschakeling na 2 seconden versus een handmatige uitschakeling na 45 seconden vermindert de uitvaltijd per positie met 96%, wat nog eens 0,4–0,8% bijdraagt aan de effectieve lijnuptime.

Gecombineerd leveren deze verbeteringen doorgaans een volledige terugverdientijd van 12-24 maanden op een automatische take-up-winder-investering van Jiaxing Shengbang, afhankelijk van de lijnschaal en de huidige basislijnprestaties.

Industrietrends en toekomstige ontwikkelingen

Vier technologische richtingen zullen het ontwerp van de opwikkelwikkelaars in de periode 2025-2028 hervormen:

• Snelheden boven 7.000 m/min — FDY-processen van de volgende generatie streven naar 7.500 m/min. Om dit te bereiken zijn aerostatische spindellagers, koolstofvezel dwarsstangen en actieve trillingsdemping in de torenconstructie nodig. Jiaxing Shengbang voert momenteel veldproeven uit met zijn SB-TW7-prototype bij partnerfaciliteiten.
• Inline kwaliteitsbewaking – Lasergebaseerde sensoren voor de pakketdiameter en AI-gestuurde detectie van spanningsafwijkingen worden standaard. De SB-TW6 van Jiaxing Shengbang ondersteunt al OPC-UA-gegevensexport voor integratie met MES- en AI-kwaliteitsplatforms.
• Energie-efficiëntie — Regeneratieve servoaandrijvingen recupereren remenergie tijdens vertragingsfasen. Bij automatische oproleenheden met hoge snelheid kan dit het energieverbruik per spil met 8–12% verminderen in vergelijking met conventionele aandrijvingen.
• Compacte multi-end wikkelaars — De vraag naar wikkelaars met 12 en 16 uiteinden op speciale lijnen met smalle breedte groeit, aangedreven door producenten van optische kabelversterkingsgaren en ultrafijne denier microvezels.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een opwikkelmachine en een conventionele opwikkelmachine?

Een opwikkelaar is in lijn met het spinproces en moet garen rechtstreeks van de spindop opnemen met lijnsnelheid zonder te stoppen. Een conventionele opwikkelmachine verwerkt reeds gevormde pakketten offline, op lagere en variabele snelheden. De vereisten voor spanning, snelheid en uittrekken zijn fundamenteel verschillend: een opwikkelaar moet betrouwbaar werken bij 2.000–6.000 m/min onder continue productieomstandigheden.

Vraag 2: Hoe regelt u de spanning om het oprollen van het lint (spoeloverlay) te voorkomen?

Lintwikkeling vindt plaats wanneer de verplaatsingsverhouding gelijk is aan een rationele breuk of deze dichtbij benadert, waardoor opeenvolgende lagen op dezelfde helix terechtkomen. De oplossing is een stapprecisie-algoritme (of anti-patroonvorming) dat de traverse-snelheidsverhouding voortdurend met een kleine hoeveelheid (doorgaans ± 0,1-0,5%) schommelt om overlay van de spoel te voorkomen. Op Jiaxing Shengbang-opwikkeleenheden is dit een configureerbare parameter in de HMI; het aanbevolen ditherbereik voor standaard POY is ±0,25%.

Vraag 3: Hoe lang duurt de installatie en inbedrijfstelling en is er ondersteuning ter plaatse beschikbaar?

Voor een standaard installatie van een 8-spindelopwikkelaar, inclusief uitlijning, bekabeling en productieproef, zijn minimaal 3 tot 5 werkdagen nodig. Jiaxing Shengbang stuurt fabrieksingenieurs voor inbedrijfstelling ter plaatse op het vasteland van China; overzeese installaties worden ondersteund via geautoriseerde lokale servicepartners in Zuidoost-Azië, Zuid-Azië en Turkije.

Vraag 4: Kan dezelfde opnamewikkelaar zowel POY als FDY gebruiken?

In principe kan hetzelfde hardwareplatform beide garentypen opwikkelen, maar het spanningsinstelpunt, de contactroldruk en de dwarshoek moeten opnieuw worden geparametriseerd bij het wisselen van producten. Jiaxing Shengbang biedt receptopslag (tot 50 benoemde productprogramma's) op zijn HMI, waardoor een enkele machine eenvoudig kan schakelen tussen POY- en FDY-programma's, op voorwaarde dat het snelheidsbereik compatibel is.

Q5: Wat is de levertijd van reserveonderdelen?

Jiaxing Shengbang hanteert een minimale voorraadgarantie van 2 jaar voor alle huidige productiemodellen. Artikelen die snel slijten (schakelvork, dwarsgeleiders, klauwplaten, lagers) worden op voorraad gehouden voor verzending in dezelfde week. Spindellagersets en servoaandrijfmodules worden internationaal doorgaans binnen 5 tot 7 werkdagen verzonden.

Conclusie

Het selecteren van de juiste opwikkelaar is een van de apparatuurbeslissingen met de hoogste hefboomwerking die een vezelproducent neemt. De keuze tussen typen wikkelaars, snelheidswaarden en automatiseringsniveaus bepaalt rechtstreeks de arbeidskosten, het eindbreukpercentage, de opbrengst van eerste kwaliteit en uiteindelijk de winstgevendheid van elke kilogram geproduceerd garen.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. biedt een compleet assortiment automatische opwikkelaars – van instapniveau voor POY-lijnen tot het hogesnelheidsplatform voor FDY – ondersteund door gedocumenteerde veldprestatiegegevens, on-site inbedrijfstellingsondersteuning en een gegarandeerde toeleveringsketen voor reserveonderdelen.

Of u nu een nieuwe spinlijn specificeert, verouderde opnamewikkelapparatuur upgradet of chronische kwaliteitsproblemen op een bestaande installatie oplost, het technische team van Jiaxing Shengbang kan een gedetailleerd voorstel doen dat is afgestemd op uw specifieke vezeltype, lijnsnelheid en automatiseringsdoelen.

Neem contact op met Jiaxing Shengbang Mechanical Equipment Co., Ltd. om een advies over de keuze van de wikkelaar, een gedetailleerd technisch gegevensblad of een afspraak voor een fabrieksbezoek aan te vragen. Bezoek de officiële website of neem rechtstreeks contact op met het verkoopteam om uw productievereisten te bespreken en een op maat gemaakte aanbeveling voor de opwikkelwikkelaar te ontvangen.
