Dynamische mixer versus statische mixer voor het smelten van polymeren: een praktische vergelijking

Wanneer een spinlijn in-line smeltmenging nodig heeft – of het nu gaat om masterbatch-kleurtoevoeging, functionele additievenmenging of homogenisatie van meercomponentenpolymeer – komt de beslissing over de apparatuur neer op twee fundamenteel verschillende benaderingen: een dynamische mixer of een statische mixer. Beide worden geïnstalleerd in het smeltstroompad tussen de extruder en de spindop. Beide zijn bedoeld om een homogene smelt te produceren voordat deze tot filament wordt getrokken. Maar het mechanisme, de uitvoerkwaliteit, de bedrijfsomstandigheden en de onderhoudsvereisten zijn zo verschillend dat het kiezen van het verkeerde type voor uw toepassing problemen veroorzaakt die niet verderop in de keten kunnen worden gecorrigeerd.

Dit artikel vergelijkt dynamische en statische mengers rechtstreeks op basis van de parameters die van belang zijn voor beslissingen over het spinnen van chemische vezels.

Hoe elk mixertype werkt

Statische menger

Een statische menger bevat geen bewegende delen. Het vermengt zich door de smelt door een vaste reeks spiraalvormige of geometrische elementen in een buis te persen. Elk element splitst en recombineert de smeltstroom, waardoor de concentratiegradiënten bij elke doorgang geleidelijk worden verminderd. De energie voor het mengen komt volledig uit de smeltdruk die wordt gegenereerd door de extruder of smeltpomp; de mixer zelf doet niets actiefs.

Het aantal mengelementen bepaalt de mengintensiteit. Meer elementen zorgen voor een betere homogeniteit, maar vergroten ook de drukval over de menger, die moet worden gecompenseerd door de stroomopwaartse pomp of extruder. Dit is de fundamentele beperking van statisch mengen: je kunt de mengprestaties niet verhogen zonder de drukval te vergroten, en je kunt de drukval niet verminderen zonder een lagere mengkwaliteit te accepteren.

Dynamische mixer

Een dynamische mixer maakt gebruik van een aangedreven rotor – die met gecontroleerde snelheid ronddraait in een verwarmde, onder druk staande behuizing – om de smelt actief af te schuiven en te homogeniseren. De mengenergie wordt mechanisch geleverd door de aandrijfmotor en niet door smeltdruk. Hierdoor wordt de mengintensiteit losgekoppeld van de drukval: de rotorsnelheid kan worden aangepast om de mengprestaties te veranderen, onafhankelijk van de lijndoorvoer of stroomopwaartse drukomstandigheden.

Voor een gedetailleerde uitleg van de werkingsprincipes en configuratieopties van de dynamische mixer, zie onze Dynamische smeltmixer: werkingsprincipe, typen en selectiegids .

Directe vergelijking: acht parameters die belangrijk zijn voor het spinnen

Tabel 1 — Dynamische mixer versus statische mixer: parametervergelijking voor het spinnen van chemische vezels
Parameter	Dynamische mixer	Statische menger
Mengmechanisme	Actieve mechanische afschuiving via aangedreven rotor	Passieve stroomsplitsing via vaste elementen
Controle van de mengintensiteit	Instelbaar via rotortoerental – onafhankelijk van de doorvoer	Vast door het aantal elementen — kan tijdens bedrijf niet worden aangepast
Drukval	Laag; rotor levert onafhankelijk mengenergie	Significant; neemt toe met het aantal elementen en de doorvoer
Homogeniteit bij lage doorvoer	Gehandhaafd — rotorsnelheid compenseert verminderde stroom	Degradeert – minder smeltdruk betekent minder effectieve splitsingen
Masterbatch/additief mengen	Zeer geschikt – hanteert een hoge viscositeitsverhouding tussen drager en additief	Beperkt – de viscositeitsmismatch vermindert effectief mengen
Kleur/additieve consistentie	Hoge actieve afschuiving verspreidt pigmentagglomeraten	Matig — hangt af van de dispersiekwaliteit van de masterbatch
Bewegende delen / onderhoud	Ja – rotor, afdichtingen en aandrijving hebben periodiek onderhoud nodig	Geen – geen bewegende delen, geen gepland mechanisch onderhoud
Verdeling van de verblijfstijd	Smal – actief mengen vermindert dode zones	Breder - stroomkanalisatie mogelijk bij elementverbindingen

Waar statische mengers tekortschieten in spintoepassingen

Statische mengers presteren betrouwbaar in toepassingen waarbij de vloeistoffen die worden gemengd een vergelijkbare viscositeit hebben, in relatief evenwichtige verhoudingen aanwezig zijn en de lijn met een consistente, voorspelbare doorvoer loopt. Bij het spinnen van chemische vezels zijn deze omstandigheden vaak niet van toepassing.

Viscositeitsmismatch tussen masterbatch en basispolymeer

Bij direct smelten met masterbatch-toevoeging hebben de masterbatch-dragersmelt en de basispolymeersmelt vaak aanzienlijk verschillende viscositeiten. Statisch mengen is afhankelijk van laminaire stromingssplitsing - wanneer de viscositeitsverhoudingen hoog zijn, kanaliseert de component met lagere viscositeit bij voorkeur door de elementgeometrie in plaats van gelijkmatig te verdelen. Het resultaat is strepen: banden van geconcentreerde kleur of additief afgewisseld met ondergedoseerde zones, die in het voltooide garen verschijnen als kleurvariatie over posities of langs de garenlengte.

De actieve rotorafschuiving van een dynamische mixer dispergeert de masterbatch, ongeacht de viscositeitsverhouding, waardoor pigmentagglomeraten worden afgebroken en een distributie wordt geforceerd die passief splitsen niet kan bereiken. Voor een directe blik op hoe dit kleurstrepen in afgewerkt filament elimineert, zie ons artikel over hoe een dynamische smeltmixer kleurstrepen in masterbatch-gekleurd filamentgaren elimineert .

Prestatiedaling bij verminderde doorvoer

Spinlijnen draaien vaak onder de nominale doorvoer - tijdens productwissels, tijdens opstartprocedures of bij het draaien van producten met kleinere deniers. Bij verminderde doorvoer neemt de smeltdruk die de stroom door een statische menger aandrijft af, wat direct de beschikbare splitsingsenergie per volume-eenheid smelt vermindert. De mengkwaliteit gaat achteruit. Dit is geen marginaal effect: op lijnen waar de doorvoer tussen producten met 30-50% varieert, kan de statische menger die adequaat presteert bij volledige doorvoer bij lagere tarieven daadwerkelijk onvoldoende zijn.

De rotorsnelheid van een dynamische mixer kan worden aangepast om de mengintensiteit te behouden, ongeacht de lijndoorvoer, waardoor deze geschikt is voor lijnen met variabele productieschema's of frequente productwisselingen.

Verblijftijd en risico op thermische afbraak

Statische mengelementen creëren zones met langzamere stroming bij de elementverbindingen en behuizingswanden. Bij het smelten van polymeren bij hoge temperaturen – PET-spinnen bij 280–295°C bijvoorbeeld – accumuleert langdurig verblijf bij lage stroomsnelheid thermische afbraakproducten. Deze verschijnen als gele verkleuring in nominaal wit of lichtgekleurd garen, of als geldeeltjes die de haarvaten van de spindop blokkeren en breuk van het uiteinde veroorzaken. Een goed ontworpen dynamische menger met actieve stroming door de mengzone heeft een smallere verblijftijdverdeling, waardoor het risico op hotspots en stagnerende zones wordt verminderd.

Waar statische mengers geschikt blijven

Statische mengers zijn niet universeel inferieur; er zijn specifieke omstandigheden waarin hun eenvoud een echt voordeel is.

Lage additiefconcentraties met vergelijkbare viscositeit. Wanneer een klein deel van een goed gedispergeerd, laagviskeus additief wordt gemengd in een polymeersmelt die met een consistente doorvoersnelheid draait, kan een statische menger voldoende homogeniteit bereiken zonder de complexiteit van een aangedreven systeem.
Zeer verontreinigingsgevoelige toepassingen. Statische mengers hebben geen asafdichtingen of roterende interfaces in het smeltpad. In toepassingen waar elk risico op afdichtingsgerelateerde contaminatie onaanvaardbaar is – bepaalde polymeerproducten van medische kwaliteit of optische kwaliteit – is de afwezigheid van bewegende delen een geldig argument voor statische menging.
Lijnen voor één product met zeer grote volumes en een vaste doorvoer. Op een lijn waarop één product 24 uur per dag op nominale capaciteit draait met een masterbatch-drager die qua viscositeit is afgestemd op het basispolymeer, kan een statische menger met de juiste afmetingen voor die specifieke omstandigheden adequaat presteren. De beperking treedt op wanneer de omstandigheden veranderen.

Belangrijkste selectiecriteria: welk type past bij uw toepassing

Tabel 2 — Keuzegids voor mengertypes per toepassingsconditie
Conditie	Geeft de voorkeur aan dynamische mixer	Geeft de voorkeur aan statische mixer
Masterbatch-viscositeit versus basispolymeer	Hoge viscositeitsverhouding (mismatch)	Soortgelijke viscositeit
Variabiliteit van de doorvoer	Frequente wisselingen of variabele tarieven	Stabiele productie op één tarief
Kleur/additieve uniformiteitsvereiste	Strak – fijne denier, mode, technisch garen	Matig – grondstoffen- of industrieel garen
Masterbatch-toevoegingsverhouding	Variabele of hoge concentratie	Vaste lage concentratie
Onderhoudscapaciteit	Gestructureerd gepland onderhoudsprogramma aanwezig	Minimale onderhoudsbron
Verwerkingstemperatuur van het polymeer	Hoge temperatuur met risico op degradatie	Lagere temperatuur, minder degradatiegevoeligheid

Voor de meeste direct-smeltspinlijnen met masterbatchkleur of toevoeging van functionele additieven - waar de doorvoer varieert, de masterbatch-viscositeit verschilt van die van het basispolymeer en de kwaliteitsnormen voor garen streng zijn - is een dynamische mixer de meest geschikte keuze. De onderhoudsbehoefte is reëel, maar is beheersbaar en wordt aanzienlijk gecompenseerd door het voordeel van kwaliteitsconsistentie bij veeleisende spintoepassingen.

Shengbang's dynamische mixer voor spin- en kunststofsmelttoepassingen

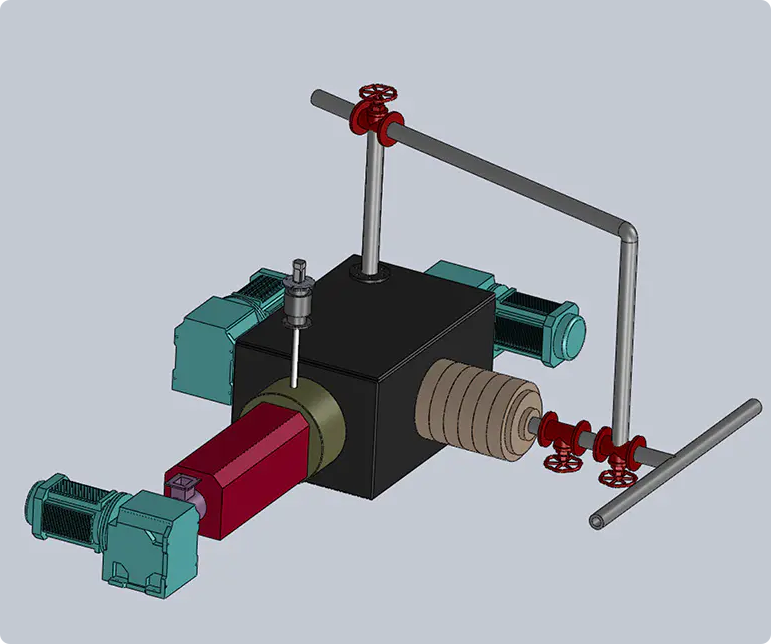

Shengbang's Dynamic Mixer is een gepatenteerd product dat speciaal is ontwikkeld voor het spinnen van chemische vezels en het homogeniseren van plastic smelten. Het bestrijkt een breed scala aan toepassingsschalen, met drukwaarden van 5, 15, 25 en 45 MPa, rotordiameters van 25 tot 300 mm en een capaciteit van 0,2 tot 50 liter. Verwarming is beschikbaar in configuraties met zowel olieverwarming als elektrische verwarming. Het aandrijfvermogen varieert van 15 tot 160 kW met een maximaal rotortoerental van 50 tpm.

Naast het spinnen van chemische vezels is hetzelfde mixerontwerp van toepassing op films, inkten en andere polymeerverwerkingstoepassingen die een uniforme smeltmenging vereisen. De prestaties worden gevalideerd via het interne spinlaboratorium van Shengbang, waar het menggedrag kan worden getest onder daadwerkelijke productieomstandigheden met het beoogde polymeer- en masterbatchsysteem van de klant voordat de lijn wordt geïntegreerd.

Ga voor volledige productspecificaties en configuratieopties naar de Dynamische mixer product page . Neem rechtstreeks contact op met Jiaxing Shengbang Mechanical Equipment Co., Ltd. om uw specifieke toepassing te bespreken – polymeertype, doorvoerbereik, masterbatch-toevoegingsverhouding en mengkwaliteitseisen.
