Zijn Godet Rollers de onbezongen helden achter de moderne textielefficiëntie?

Inleiding: een stille kracht die de textielindustrie aandrijft

In de ingewikkelde machinerie van de moderne textielproductie, waar elk onderdeel moet synchroniseren om te voldoen aan de eisen van massaproductie en precisiekwaliteit, werken weinig elementen met zoveel ondergewaardeerde betekenis als goede rollen . Hun slanke, cilindrische vorm logenstraft een complexiteit die ze onmisbaar maakt: dit zijn niet louter mechanische onderdelen, maar nauwkeurig afgestemde systemen die de kloof overbruggen tussen ruw polymeer en afgewerkte vezels. Ontworpen om taken uit te voeren die zo delicaat zijn als het nauwkeurig afstemmen van de garenspanning op micronschaal, zo cruciaal als het reguleren van de thermische overdracht binnen fracties van een graad, en zo fundamenteel als het behouden van structurele consistentie over kilometers filament heen. goede rollen vormen een hoeksteen van de productie van synthetische garens en vezels.

Ondanks hun lage profiel in het industriële discours, goede rollen fungeren als stille geleiders bij de orkestratie van de filamentverwerking. Ze dicteren het precieze moment waarop een gesmolten polymeer stolt tot een stabiele vezel, de exacte spanning die nodig is om die vezel uit te rekken tot een garen met een hoge sterktegraad zonder te breken, en de subtiele thermische signalen die getextureerde filamenten hun uiteindelijke, functionele vorm geven. Deze gids duikt in hun evolutie van eenvoudige mechanische hulpmiddelen tot intelligente controlehubs, onderzoekt hun diverse configuraties, ontleedt hun operationele mechanismen en stelt hun rol voor in de toekomst van textielinnovatie – en verheldert hoe deze bescheiden componenten de efficiëntie en kwaliteit van de moderne textielproductie ondersteunen.

Wat zijn Godet-rollers precies?

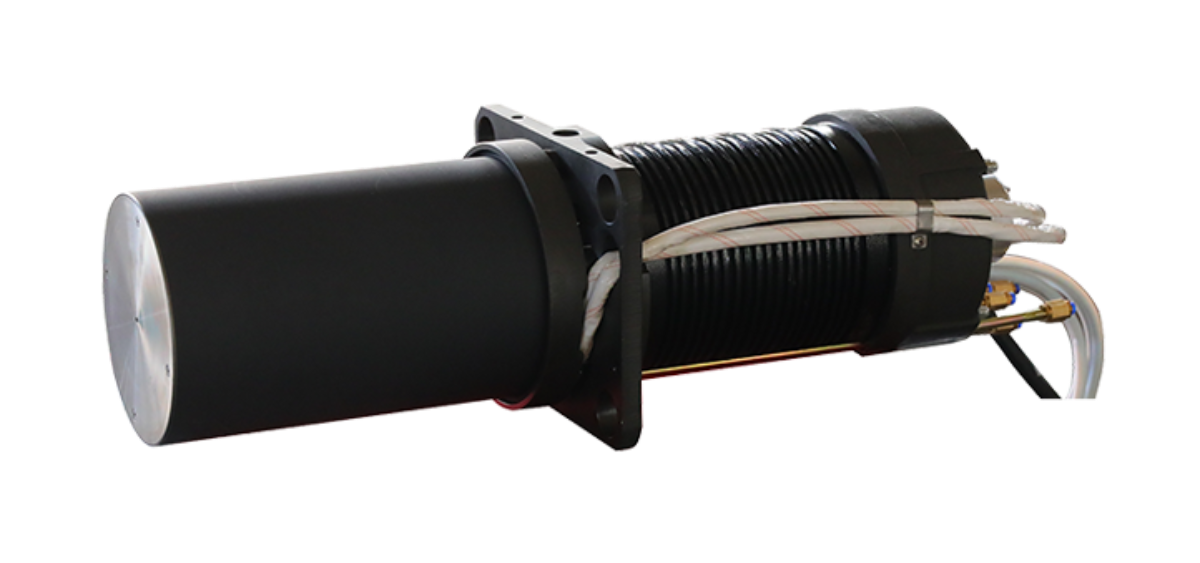

Godet-rollen zijn nauwkeurig bewerkte cilindrische apparaten die zijn ontworpen om een reeks cruciale functies uit te voeren bij de productie van op filamenten gebaseerde textiel: het geleiden van delicate garens langs productiepaden, het uitrekken van vezels om hun mechanische eigenschappen te verbeteren, het toepassen van gecontroleerde hitte om polymeerstructuren te harden, of het afkoelen van gesmolten filamenten om hun morfologie vast te zetten. Hoewel hun basisvorm eenvoud suggereert, is hun ontwerp een staaltje techniek: elk aspect, van het materiaal van de rolkern tot de textuur van het oppervlak, is geoptimaliseerd om samen te werken met garens op een manier die bescherming, controle en prestaties in evenwicht brengt.

EENfhankelijk van het specifieke stadium van de productie, a goede rol kan worden belast met:

• Het leveren van nauwkeurige thermische energie aan polymeerketens, waardoor ze worden uitgelijnd en gestabiliseerd tijdens het uitharden door hitte – een proces dat rechtstreeks van invloed is op de krimpweerstand en dimensionale stabiliteit van een vezel.
• Snel afkoelende gesmolten filamenten die uit een spindop worden geëxtrudeerd, een stap die de kristallisatiesnelheid en daarmee de treksterkte en elasticiteit van de vezel bepaalt.
• Het handhaven van consistente rotatiesnelheden om uniformiteit te bereiken tekening – een mechanisch rekproces dat de vezel dunner maakt, de moleculaire structuur uitlijnt en de sterkte ervan vergroot.
• Voorkomt door slippen of door wrijving veroorzaakte schade aan gevoelige filamenten, zoals microvezels of hoogwaardige aramiden, waarbij zelfs kleine slijtage de functionaliteit in gevaar kan brengen.

Zonder goede rollen zou de textielindustrie moeite hebben om te voldoen aan de strenge normen van moderne toepassingen – van de ultrasterke vezels die in de lucht- en ruimtevaart worden gebruikt tot de zachte, duurzame garens in alledaagse kleding. Hun vermogen om mechanische precisie te combineren met thermische controle maakt ze onvervangbaar bij het bereiken van de uniformiteit en betrouwbaarheid die door de huidige markten wordt geëist.

De evolutie van Godet Rollers: van passief naar intelligent

Het verhaal van goede rollen is verweven met de opkomst van de productie van synthetische vezels in het begin van de 20e eeuw. Toen nylon in de jaren dertig voor het eerst een revolutie teweegbracht in de textielsector, waren rollen naar huidige maatstaven primitief: eenvoudige metalen cilinders die uitsluitend werden gebruikt om vezels door machines te geleiden. Ze misten verwarmingselementen, oppervlaktebehandelingen of snelheidsregeling, waardoor hun rol beperkt werd tot het transport van basismateriaal. Toen de industrie zich halverwege de 20e eeuw uitbreidde naar de productie van polyester, polypropyleen en andere synthetische stoffen, werd de behoefte aan meer controle over de vezeleigenschappen duidelijk.

De jaren zestig en zeventig markeerden een keerpunt: fabrikanten begonnen verwarmingssystemen in walsen te integreren om warmte instelling , een proces dat cruciaal is voor het stabiliseren van polyestervezels. In de jaren tachtig werden oppervlaktecoatings – eerst hardchroom en daarna keramiek – geïntroduceerd om wrijving en slijtage te verminderen, waardoor rollen hogere snelheden konden hanteren zonder de garens te beschadigen. In de jaren negentig werden koelkanalen in rollen geïntroduceerd, een doorbraak voor smeltspinprocessen waarbij nauwkeurige temperatuurcontrole tijdens het stollen essentieel werd.

Tegenwoordig heeft de digitale revolutie een transformatie ondergaan goede rollen in intelligente componenten van Industrie 4.0-systemen. Moderne rollen zijn voorzien van:

• Geïntegreerde PID-controlesystemen (Proportional-Integral-Derivative) die de temperatuur en snelheid in realtime aanpassen en reageren op schommelingen in de garenspanning of de polymeerviscositeit.
• Ingebouwde sensoren die gegevens over rotatiesnelheid, oppervlaktetemperatuur en trillingen naar centrale monitoringsystemen sturen, waardoor voorspellend onderhoud mogelijk wordt.
• Aanpasbare oppervlaktebehandelingen, zoals plasmacoatings met op maat gemaakte wrijvingscoëfficiënten, ontworpen voor specifieke garentypen, van grove industriële vezels tot delicate microfilamenten.
• Gesynchroniseerde of individuele servomotoren die micro-aanpassingen in snelheid mogelijk maken, cruciaal voor het bereiken van nauwkeurigheid trekverhoudingen in hoogwaardige vezelproductie.

Deze evolutie weerspiegelt de bredere verschuiving in de textielindustrie van handmatig vakmanschap naar geautomatiseerde precisie goede rollen evoluerend van passieve instrumenten naar actieve controleurs van kwaliteit en efficiëntie.

Classificaties: soorten Godet-rollen en hun rollen

De diversiteit aan textielprocessen – van smeltspinnen tot texturen – vereist een scala aan goede rol ontwerpen, elk geoptimaliseerd voor specifieke functies. Het selecteren van het juiste roltype is niet alleen een technische keuze, maar een bepalende factor voor de productkwaliteit, productiesnelheid en materiaalverspilling.

Verwarmde Godet-rollen

Verwarmd goede rollen zijn werkpaarden in processen waarbij thermische manipulatie van vezels vereist is. Ze zijn ingebed met elektrische weerstandsspoelen of kanalen voor het circuleren van thermische vloeistoffen (zoals olie of water) en leveren uniforme warmte over het oppervlak – vaak binnen een bereik van 80 °C tot 200 °C, afhankelijk van het polymeertype. Deze hitte is van cruciaal belang tijdens tekening en texturering: bij de productie van polyester zorgt het verwarmen van de vezel tot de glasovergangstemperatuur er bijvoorbeeld voor dat de moleculaire ketens zich herschikken, waardoor de krimp na de productie wordt verminderd en de dimensionele stabiliteit wordt verbeterd. Moderne verwarmde rollen zijn voorzien van verwarming in meerdere zones, waarbij verschillende delen van de rol enigszins verschillende temperaturen kunnen handhaven om variaties in garendikte of snelheid op te vangen.

Koelende Godet-rollen

In smeltspinlijnen, waar polymeren zoals polypropyleen of nylon worden geëxtrudeerd als gesmolten filamenten, koelt goede rollen zijn onmisbaar. Deze rollen bevatten interne kanalen waardoor gekoeld water of glycol stroomt, waardoor de temperatuur van het filament snel wordt verlaagd wanneer het in contact komt met het oppervlak. De afkoelsnelheid wordt zorgvuldig gecontroleerd: als deze te langzaam is, kan de gloeidraad ongelijkmatig kristalliseren, wat tot zwakke plekken kan leiden; te snel, en het oppervlak kan vóór het interieur stollen, waardoor structurele defecten ontstaan. Koelrollen zijn bijzonder cruciaal voor het produceren van fijne deniergarens, waarbij zelfs kleine temperatuurvariaties kunnen resulteren in een inconsistente diameter.

Oppervlaktebehandelde rollen

Het oppervlak van een goede rol is de interface met het garen, waardoor de behandeling ervan een sleutelfactor is voor de prestaties. Gespecialiseerde coatings pakken specifieke uitdagingen aan:

• Keramische coating : Aangebracht via thermisch spuiten of chemische dampafzetting bieden keramische coatings (zoals aluminiumoxide of zirkoniumoxide) een uitzonderlijke hardheid en hittebestendigheid. Ze zijn ideaal voor toepassingen met hoge snelheden, waarbij wrijving en warmteopbouw aanzienlijk zijn, en voor schurende vezels zoals glas of koolstof.
• Plasmacoating : Deze coatings zijn ontstaan door het roloppervlak te bombarderen met geïoniseerde gassen en vormen een dunne, uniforme laag met aanpasbare wrijvingseigenschappen. Ze worden vaak gebruikt voor delicate garens, omdat ze slijtage verminderen en tegelijkertijd voldoende grip behouden om wegglijden te voorkomen.
• Polymeer coating : Materiaalen zoals PTFE (Teflon) of polymeren op siliconenbasis zorgen voor een antikleefoppervlak met lage wrijving, waardoor ze geschikt zijn voor garens die gevoelig zijn voor plakken, zoals garens met een hoog gehalte aan weekmakers.

Gladde versus gegroefde oppervlakken

De textuur van een goede rol Het oppervlak is afgestemd op zijn rol in de productielijn:

• Gladde rollen : Hun gepolijste oppervlak zorgt voor een uniform contact met het garen, waardoor de warmteoverdracht tijdens het garen wordt gemaximaliseerd tekening of warmte-instelling. Ze hebben de voorkeur voor processen waarbij een consistente thermische behandeling van cruciaal belang is, zoals bij de productie van optische vezels of precisiefilms.
• Gegroefde rollen : Deze rollen zijn voorzien van spiraalvormige of cirkelvormige groeven die in het oppervlak zijn verwerkt en verbeteren de grip door het contactoppervlak met het garen te vergroten. Ze zijn essentieel in spanningskritische fasen, zoals het aanvoeren van garen naar wikkelaars of het handhaven van de uitlijning bij processen met meerdere filamenten, waarbij slippen kan leiden tot ongelijkmatige spanning of breuk. De groeven moeten echter nauwkeurig worden bewerkt om te voorkomen dat er plaatselijke spanningspunten ontstaan ​​die het garen zouden kunnen beschadigen.

Tabel 1: Functionele vergelijking van Godet-roltypen

Materiaalkeuze: niet alleen een schaal

Het basismateriaal van een goede rol dicteert de thermische geleidbaarheid, het gewicht, de duurzaamheid en de kosten: factoren die rechtstreeks van invloed zijn op de prestaties in specifieke toepassingen. Fabrikanten moeten deze eigenschappen in evenwicht brengen om te voldoen aan de eisen van het productieproces.

• Roestvrij staal : Het werkpaard onder de walsmaterialen, roestvrij staal (meestal 304- of 316-kwaliteiten) biedt een balans tussen sterkte, corrosieweerstand en matige thermische geleidbaarheid. Door zijn stijfheid is hij ideaal voor toepassingen met een hoog koppel, zoals het aandrijven van grote rollen bij de industriële garenproductie. Hoewel het zwaarder is dan aluminium, biedt het een stabiele basis voor oppervlaktecoatings, waardoor het veelzijdig inzetbaar is bij vele processen.
• Aluminium : Gewaardeerd vanwege zijn lichtgewicht karakter en hoge thermische geleidbaarheid, wordt aluminium vaak gebruikt in walsen die snel moeten worden verwarmd of gekoeld. De lage massa maakt snellere snelheidsaanpassingen mogelijk, een cruciaal kenmerk in processen waarbij trekverhoudingen vaak veranderen. Aluminium is echter zachter dan staal en is daarom bijna altijd bedekt met keramiek of polymeren om de slijtvastheid te verbeteren.
• Keramiek : Geavanceerde keramiek, zoals siliciumnitride of aluminiumoxide, blinkt uit in extreme omstandigheden. Ze bieden uitzonderlijke slijtvastheid, zelfs bij hoge temperaturen (tot 1000°C voor sommige formuleringen), waardoor ze ideaal zijn voor schurende toepassingen met hoge snelheid, zoals de verwerking van koolstofvezels of glasvezels, waar wrijving en hitte intens zijn. Keramiek heeft ook een lage thermische geleidbaarheid, wat een voordeel kan zijn bij koelrollen, omdat het voorkomt dat warmte in de rolkern lekt.

Opkomende materialen, zoals koolstofvezelcomposieten, worden getest voor rollen van de volgende generatie. Deze materialen combineren de lichtheid van aluminium met de sterkte van staal en bieden potentieel voor energie-efficiëntie en snellere responstijden, hoewel hun hoge kosten ze momenteel beperken tot gespecialiseerde toepassingen.

Tabel 2: Materiaalkenmerken van Godet-rollen

Sleutelcomponenten en operationele dynamiek

A goede rol is meer dan een cilinder: het is een systeem van onderling verbonden componenten, die elk bijdragen aan het vermogen om de gareneigenschappen te controleren. Het begrijpen van deze componenten en hun interacties is de sleutel tot het optimaliseren van de prestaties.

Aandrijfsystemen

Het mechanisme dat kracht geeft goede rollen heeft rechtstreeks invloed op hun nauwkeurigheid. Twee primaire configuraties domineren:

• Onafhankelijke schijven : Elke wals wordt aangedreven door een eigen servomotor, uitgerust met encoders met hoge resolutie om de rotatiesnelheid en het koppel te bewaken. Deze opstelling maakt nauwkeurige controle over de individuele rolsnelheden mogelijk, waardoor dynamische aanpassingen mogelijk zijn trekverhoudingen —van cruciaal belang bij processen als textureren, waarbij de garenspanning in specifieke fasen moet variëren. Onafhankelijke aandrijvingen zijn standaard in hoogwaardige lijnen, zoals die welke technische vezels produceren, waarbij zelfs kleine snelheidsvariaties de kwaliteit in gevaar kunnen brengen.
• Gesynchroniseerde schijven : Meerdere rollen delen één enkele motor, verbonden via tandwielen of riemen. Hoewel ze minder flexibel zijn dan onafhankelijke systemen, zijn ze kosteneffectief en betrouwbaar voor grootschalige productie in grote volumes (bijvoorbeeld polyester stapelvezellijnen) waar trekverhoudingen constant blijven. Moderne gesynchroniseerde systemen bevatten vaak koppelingen om kleine snelheidsaanpassingen mogelijk te maken, waarbij efficiëntie in evenwicht wordt gebracht met basisaanpassingsvermogen.

Beide systemen zijn afhankelijk van feedback met gesloten lus: sensoren vergelijken voortdurend de werkelijke rolsnelheid met het doel en passen het motorvermogen in realtime aan om de stabiliteit te behouden.

Temperatuurregeling

Voor verwarmde of gekoelde walsen is het handhaven van een uniforme temperatuur over het oppervlak van het grootste belang. Moderne systemen bereiken dit door:

• Verwarming/koeling met meerdere zones : Walsen zijn onderverdeeld in segmenten, elk met een eigen verwarmings- of koelkanaal en temperatuursensor. Dit maakt fijnafstelling mogelijk om variaties in de omgevingstemperatuur of een ongelijkmatige garenverdeling over de rolbreedte te compenseren.
• PID-regelaars : Deze algoritmen passen het verwarmings- of koelvermogen aan op basis van het verschil tussen de doeltemperatuur en real-time metingen, waardoor overschrijding wordt geminimaliseerd en stabiliteit wordt gegarandeerd – vaak binnen ±1°C van het instelpunt.
• Thermische isolatie : Het coaten van de rolkern met isolatiemateriaal voorkomt warmteverlies (bij verwarmde rollen) of warmtewinst (bij koelrollen), waardoor het energieverbruik wordt verminderd en de temperatuurconsistentie wordt verbeterd.

Temperatuurinconsistenties zo klein als 5°C kunnen leiden tot aanzienlijke variaties in de garensterkte of de kleuropname, waardoor dit onderdeel van cruciaal belang is voor de kwaliteitscontrole.

Snelheidscontrole

De rotatiesnelheid van goede rollen bepaalt hoeveel een garen wordt uitgerekt tijdens tekening – een proces dat zwakke, dikke filamenten omzet in sterke, fijne filamenten. De trekverhouding (de verhouding tussen stroomafwaartse rolsnelheid en stroomopwaartse rolsnelheid) houdt rechtstreeks verband met de vezelsterkte: een hogere verhouding levert een sterker, fijner garen op, maar riskeert breuk als het te ver wordt geduwd.

Om nauwkeurig te blijven trekverhoudings , moderne systemen gebruiken:

• Encoders met hoge resolutie : Deze apparaten meten de rotatie van de rollen met een nauwkeurigheid tot 0,01% van de volle snelheid, waardoor de snelheidsverschillen tussen de rollen consistent blijven.
• Laad cellen : Deze sensoren zijn ingebed in rolbevestigingen en detecteren veranderingen in de garenspanning, waardoor snelheidsaanpassingen worden geactiveerd om breuk of speling te voorkomen.

Bij hogesnelheidslijnen (tot 5.000 meter per minuut voor sommige synthetische garens) kan zelfs een snelheidsvariatie van 0,1% aanzienlijke kwaliteitsproblemen veroorzaken, waardoor snelheidscontrolesystemen een spil van efficiëntie worden.

Invloed van de wikkelhoek

De hoek waaronder garen contact maakt met a goede rol – bekend als de wikkelhoek – beïnvloedt zowel de warmteoverdracht als de spanningscontrole. Gedefinieerd als het deel van de omtrek van de rol dat in contact komt met het garen (gemeten in graden), is het een kritische variabele in het procesontwerp:

• Warmteoverdracht : Een grotere wikkelhoek (bijvoorbeeld 180°) verlengt de tijd die het garen in contact brengt met de rol, waardoor de warmteoverdracht bij verwarmde of koelende toepassingen wordt verbeterd. Dit is gunstig voor dikke garens, die meer tijd nodig hebben om de doeltemperatuur te bereiken.
• Spanningscontrole : Een grotere wikkelhoek verhoogt ook de wrijving tussen het garen en de rol, waardoor de grip wordt verbeterd en slippen wordt verminderd. Overmatige wrijving kan echter garenbeschadiging veroorzaken, vooral bij delicate vezels.

Fabrikanten optimaliseren de wikkelhoeken op basis van garentype, rolsnelheid en procesdoelen (vaak door middel van vallen en opstaan ​​of computersimulaties) om de effectiviteit in evenwicht te brengen met garenbescherming.

Toepassingen van Godet Rollers

Godet-rollen zijn veelzijdige hulpmiddelen, die gebruik vinden in een spectrum van textiel- en polymeerverwerkingstoepassingen. Hun vermogen om mechanische en thermische controle te combineren maakt ze onmisbaar in diverse contexten.

Garenproductie

Bij de productie van synthetische garens goede rollen zijn betrokken bij elke belangrijke fase:

• Smelt spinnen : Wanneer gesmolten polymeer de spindop verlaat, komt het in contact met koeling goede rollen die het filament verstevigen en de oorspronkelijke structuur ervan vasthouden. De snelheid van deze rollen bepaalt mede de initiële vezeldikte (denier).
• Tekening : Verwarmd goede rollen rek het gestolde filament uit en lijn de moleculaire ketens uit om de sterkte te vergroten en de diameter te verkleinen. De trekverhouding hier definieert de vasthoudendheid van het uiteindelijke garen.
• Textuur : Een combinatie van verwarmde en onverwarmde rollen zorgt voor kroes of volume aan het garen, waardoor de elasticiteit en sterkte ervan worden verbeterd – cruciaal voor kledingvezels zoals polyester of nylon.

Vezelverwerking

Naast traditionele garens, goede rollen maken de productie van gespecialiseerde vezels mogelijk:

• Technische vezels : Voor hoogwaardige materialen zoals aramide (Kevlar) of polyethyleen met ultrahoog moleculair gewicht (UHMWPE), precisie goede rollen met keramische coatings zorgen voor minimale wrijving tijdens het trekken, waardoor de uitzonderlijke sterkte van de vezel behouden blijft.
• Microvezels : Voor het produceren van vezels die fijner zijn dan 1 denier zijn rollen nodig met ultragladde oppervlakken en nauwkeurige snelheidscontrole om breuk te voorkomen - vaak met behulp van plasmagecoate rollen om slijtage te verminderen.

Productie van niet-geweven stoffen

In non-wovens, waar vezels gebonden zijn in plaats van geweven, goede rollen spelen een sleutelrol bij de uitlijning van vezels:

• Spunbond-processen : Rollen strekken gesmolten filamenten uit en lijnen deze uit voordat ze op een web worden gelegd, waardoor een uniforme sterkte van de uiteindelijke stof wordt gegarandeerd (bijvoorbeeld in wegwerpbare medische jassen).
• Smeltgeblazen processen : Hoge snelheid goede rollen helpen fijne vezels te verzwakken en controleren hun diameter en verdeling in materialen zoals N95-maskerfilters.

Film- en veluitrekken

Godet-rollen zijn niet beperkt tot vezels; ze zijn ook van cruciaal belang bij de productie van plastic films:

• Biaxiaal strekken : Bij de productie van BOPP (biaxiaal georiënteerd polypropyleen) of PET-film strekken rollen de film uit in zowel machine- als dwarsrichting, waardoor de helderheid, sterkte en barrière-eigenschappen worden verbeterd.
• Optische films : Voor toepassingen zoals LCD-schermen zorgen rollen met oppervlakteprecisie op micronniveau voor een uniforme uitrekking, waardoor vervormingen worden voorkomen die de beeldkwaliteit in gevaar zouden brengen.

Voordelen in de productie

De integratie van geavanceerde goede rollen in productielijnen levert tastbare voordelen op op het gebied van kwaliteit, efficiëntie en duurzaamheid.

Kwaliteitsverbetering

• Consistentie : Door nauwkeurige temperatuur- en snelheidsregeling te handhaven, goede rollen vermindert variaties in garensterkte, rek en diameter – van cruciaal belang voor toepassingen zoals autotextiel, waar betrouwbaarheid van het grootste belang is.
• Kleuruniformiteit : Uniforme vezelstructuur, bereikt door consistent
